DTG型斗式提升機技術參數表一
型號		26/9	26/13	26/15	36/18	36/20	36/23	36/28	41/23	41/28	41/32
畚斗規格		90x75	130x110	150x125	180x125	200x125	230x125	280x140	230x140	280x140	230x140
提升量米 3/小時	顆粒	5.42	11.49	15.06	25.1	27.89	37.42	51	55.82	67.8	77.5
	粉料	4.7	9.96	13.06	21.73	24.15	32.4	44.1	48.17	58.65	67
上輪轉速 (轉/分)	顆粒	81
	粉料	70
畚斗間距		350							300
提升高度		10-40
電機(kw)		2.2-22

DTG型斗式提升機技術參數表一
型號		48/33	48/38	50/42	60/32	60/38	60/42	60/48
畚斗規格		330x140	380x150	420x150	320x190	380x200	420x200	480x200
提升量米3/小時	顆粒	80.8	99.7	115	133	190.1	210.1	240.2
	粉料	69.35	85.57	98.66	114	162.88	180	205.74
上輪轉速(轉/分)	顆粒	70
	粉料	60
畚斗間距		300
提升高度		10-40
電機(kw)		2.2-22

67＃HL型單筒鏈條式提升機技術參數表
型號		25/33	25/15	28/15	36/18	39/20	39/42	49/25
畚斗規格		130x110	380x150	150x125	180x125	180x125	200x125	250x125
提升量米3/小時	顆粒	9.8	12.9	11.4	23.4	23.4	28.9	45.1
	粉料	9.2	12.1	12.9	21.9	21.9	27	42.3
上輪轉速(轉/分)	顆粒	81
	粉料	76
畚斗間距		351
提升高度		6-20
電機(kw)		1.5-11

80＃HL型單筒鏈條式提升機技術參數表
型號		24/18	41/20	41/23	46/25	48/28	48/30
畚斗規格		180x125	200x125	230x125	250x125	280x125	300x125
提升量米3/小時	顆粒	18.6	22.4	29.8	36.7	43.5	46.6
	粉料	17.5	21	28	34.4	40.8	46
上輪轉速(轉/分)	顆粒	81
	粉料	76
畚斗間距		400
提升高度		6-20
電機(kw)		1.5-11

斗式提升機概述：
    目前國內常用的斗式提升機均為垂直式，較新型，符合標準 TB3926-85的有TD型、TH型，斗式提升機的主要特征、用途及型號見表。

型式	TD型斗式提升機	TH型斗式提升機
結構特征	采用橡膠帶作牽引構件	采用鍛造的環形鏈條作為牽引構件
御載特征	采用離心式或混合式方式卸料	采用混合式或重力式方式卸料
適用輸送物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料	松散密度ρ＜1.5t/m3的粉狀、粒狀、小塊狀的無磨琢、半磨琢性物料
適用溫度	被輸送物料溫度不得超過60℃，如采用耐熱橡膠帶時溫度不超過200℃	被輸送物料溫度不超過250℃
型號	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）①
提升高度	約在4～40m范圍內	約在4.5～40m范圍內
輸送量	4～238m3/h	35～185m3/h

TD型斗式提升機：
1.TD斗式提升機結構型式
（1）傳動裝置 TD斗式提升機的傳動裝置有兩種形式，分別配有YZ型減速型或ZQ（YY）型減速器。YZ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺、聯軸器等，使結構緊湊，重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。
（2）TD斗式提升機備有四種料斗：Q型（淺斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）
表2 TD型斗提機技術性能：

斗式提升機型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容積，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗運行速度，m/s	1.4		1.4				1.6				1.6
滾筒轉速，r/min	67		67				61				61

斗式提升機型號	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量①，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容積，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗運行速度，m/s	1.8				1.8				2.0
滾筒轉速，r/min	55				55				48

①表中料斗容積為料斗盛水時容積，與實際填充量相近，故輸送量計算時未考慮填充系數ψ，具體選型時應根據物料度，求得ψ修正值，以此值修正表中所給輸送量。

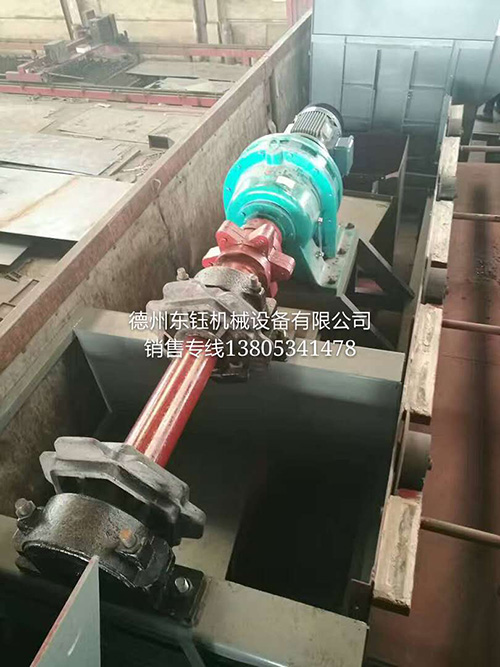

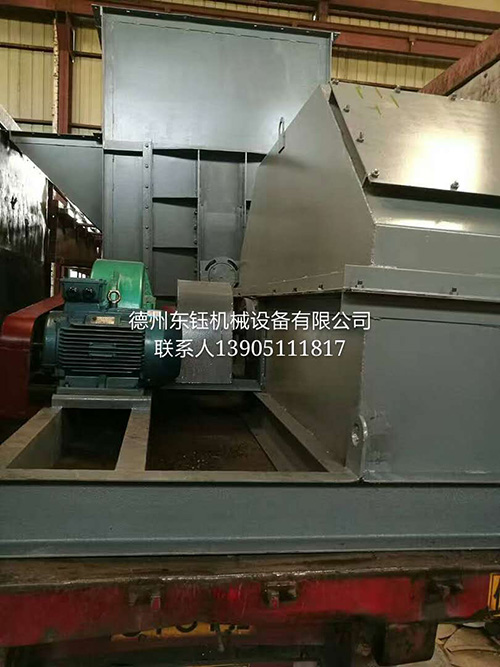

裝車現場

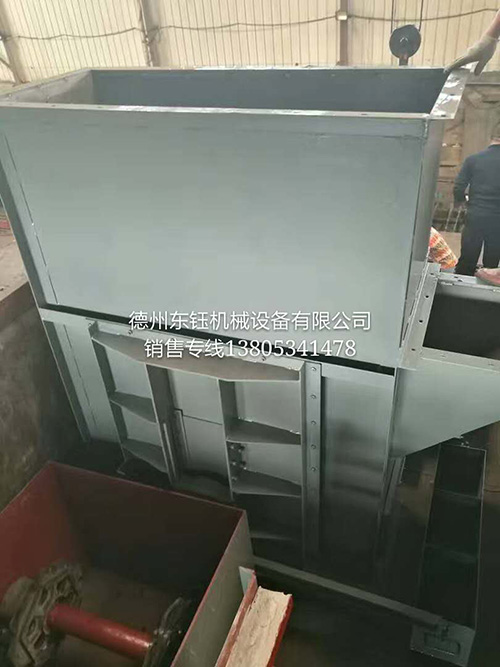

裝車現場

TD斗式提升機外形尺寸表：

斗提機型號		TD100	TD160	TD250	TD315	TD400	TD500	TD630
輪廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865	C＋2045
整機結構	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250	C-1730 1060 315
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500	710 630
地腳孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22	380 1020 10 Φ30
上、下部機殼及外形輪廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000	1750 2500 1590 1890 2500 660 1110 1110
中部機殼	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040	1850 1910 1160
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18	1200 1045 700 300 800 900 280 1000 14 Φ18
進料口	H5 a4 a5 a6 a7 b4 b5 b6 n2 d2	900 280 80 100 19 220 100 250 9 Φ10	1000 260 80 100 19 220 100 250 9 Φ12	1320 260 43 110 26 260 110 306 9 Φ12	1320 355 58 150 45 320 155 370 9 Φ12	1600 450 100 175 40 450 215 510 9 Φ14	1600 500 65 210 40 500 220 550 9 Φ14	1886 560 85 160 30 630 160 700 12 Φ14

TH型斗式提升機外形尺寸表：

TH斗式提升機型號

整機結構尺寸

地腳孔尺寸

上部機殼尺寸

下部機殼尺寸

中部機殼尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250

C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300 C＋2390 C＋2650 C＋2780

C-750 C-750 C-850 C-900 C-950 C-940 C-950 C-880 C-950 C-1000

750 750 850 900 950 1060 1250 1320 1400 1500

200 200 200 250 250 250 300 300 300 320

400 400 340 350 400 360 400 450 410 450

320 425 496 571 658 788 918 1100 1360 1570

6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26 10×Φ26 12×Φ32 12×Φ32

900 900 1000 1120 1250 1400 1600 1800 2000 2400

1000 1000 1190 1267 1394 1545 1706 1866 2065 2221

295 340 376 443 518 579 644 709 825 910

1500 1500 1800 1800 1900 2000 2200 2200 2350 2500

1131 1131 1346 1416 1566 1808 2028 2208 2460 2660

1330 1374 1649 1825 2080 2380 2720 3110 3560 4040

497 506 598 695 793 910 1066 1216 1460 1710

1000 1000 1180 1250 1400 1600 1800 2000 2200 2400

1105 1105 1362 1396 1546 1768 1968 2148 2370 2570

280 255 400 475 560 670 800 1000 1200 1450

385 460 532 621 706 838 968 1148 1370 1520
